上一章說了如何製作一個線路圖，當然上一章是手寫的JSON數據，當然手寫的json數據有非常多的好處，例如可以應對客戶的各種BT需求，但是大多數情況下我們都是使用地鐵公司現成的JSON文件,話不多說我們先看一下。

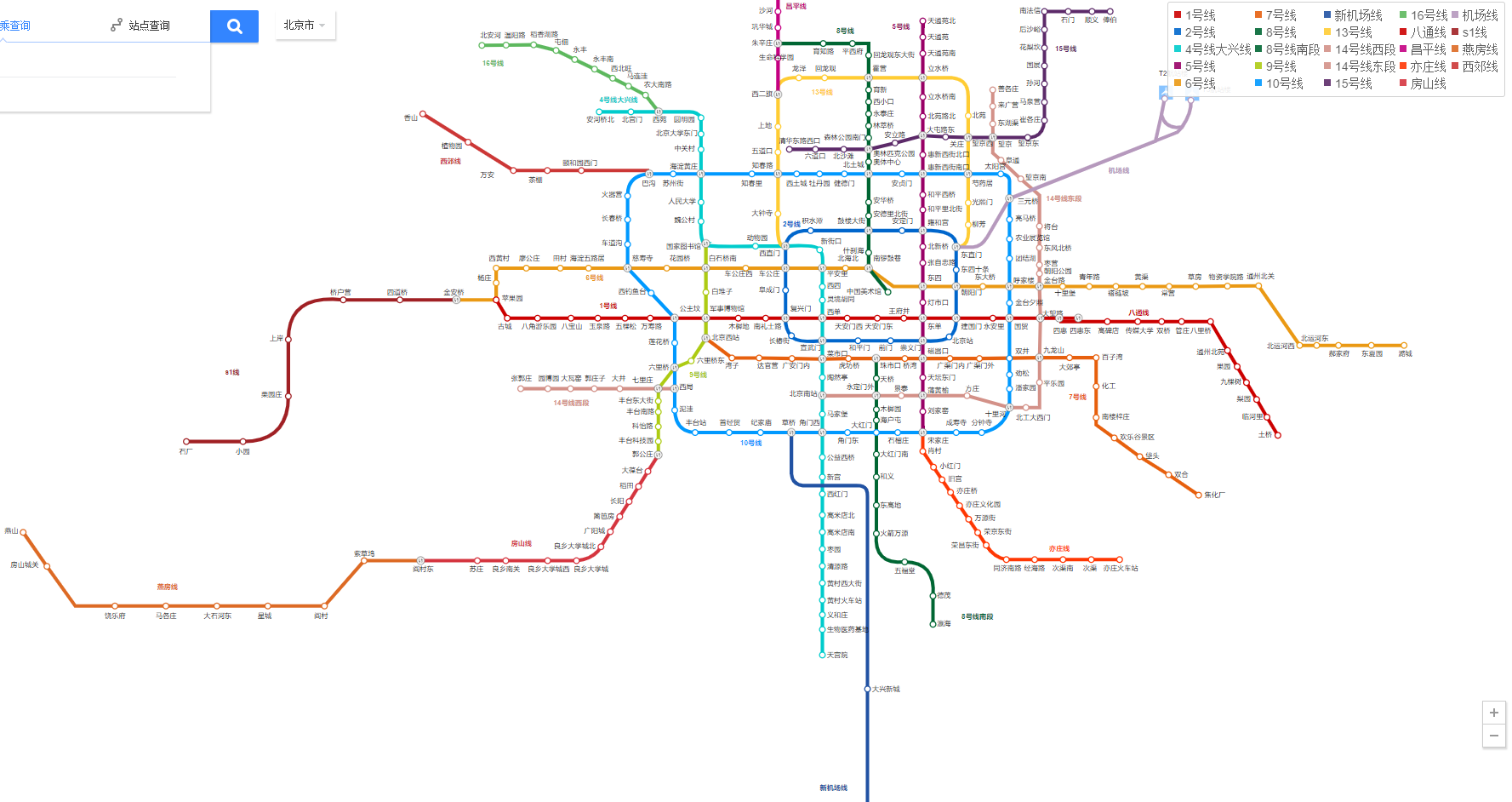

就是這樣的，今天我們就來完成它的大部分需求，以及地鐵公司爸爸提出來的需求。

需求如下：
1.按照不同顏色显示地鐵各線路，显示對應站點。
2.用戶可以點擊手勢縮放和平移（此項目為安卓開發）。
3.用戶在線路menu里點擊線路，對應線路平移值屏幕中心並高亮。
4.根據後台數據，渲染問題路段。
5.點擊問題路段站點，显示問題詳情。

大致需求就是這些，下面看看看代碼

1.定義一些常量和變量

const dataset = subwayData; //線路圖數據源
let subway = new Subway(dataset); //線路圖的類文件
let baseScale = 2; //基礎縮放倍率
let deviceScale = 1400 / 2640; //設備與畫布寬度比率
let width = 2640; //畫布寬
let height = 1760; //畫布高
let transX = 1320 + 260; //地圖X軸平移（將畫布原點X軸平移）
let transY = 580; //地圖X軸平移（將畫布原點Y軸平移）
let scaleExtent = [0.8, 4]; //縮放倍率限制
let currentScale = 2; //當前縮放值
let currentX = 0; //當前畫布X軸平移量
let currentY = 0; //當前畫布Y軸平移量
let selected = false; //線路是否被選中（在右上角的線路菜單被選中）
let scaleStep = 0.5; //點擊縮放按鈕縮放步長默認0.5倍
let tooltip = d3.select('#tooltip'); //提示框
let bugArray = []; //問題路段數組
let svg = d3.select('#sw').append('svg'); //畫布
let group = svg.append('g').attr('transform', `translate(${transX}, ${transY}) scale(1)`);//定義組並平移
let whole = group.append('g').attr('class', 'whole-line') //虛擬線路（用於點擊右上角響應線路可以定位當視野中心，方法不唯一）
let path = group.append('g').attr('class', 'path'); //定義線路
let point = group.append('g').attr('class', 'point'); //定義站點
const zoom = d3.zoom().scaleExtent(scaleExtent).on("zoom", zoomed); //定義縮放事件

這就是我們需要使用的一些常量和變量。注意transX不是寬度的一半，是因為北京地鐵線路網西線更密集。

2.讀官方JSON

使用d3.js數據必不可少，然而官方的數據並不通俗易懂，我們先解讀一下官方JSON數據。

每條線路對象都有一個l_xmlattr屬性和一個p屬性，l_xmlattr是整條線路的屬性，p是站點數組，我們看一下站點中我們需要的屬性。ex是否是中轉站，lb是站名，sid是站的id，rx、ry是文字偏移量，st是是否為站點（因為有的點不是站點而是為了渲染貝塞爾曲線用的），x、y是站點坐標。

3.構造自己的類方法

官方給了我們數據，但是並不是我們能直接使用的，所以我們需要構造自己的方法類

class Subway {
    constructor(data) {
        this.data = data;
        this.bugLineArray = [];
    }
    getInvent() {} //獲取虛擬線路數據
    getPathArray() {} //獲取路徑數據
    getPointArray() {} //獲取站點數組
    getCurrentPathArray() {} //獲取被選中線路的路徑數組
    getCurrentPointArray() {} //獲取被選中線路的站點數組
    getLineNameArray() {} // 獲取線路名稱數組
    getBugLineArray() {} //獲取問題路段數組
}

下面是我們方法內容，裏面的操作不是很優雅（大家將就看啦）

getInvent() {
    let lineArray = [];
    this.data.forEach(d => {
        let { loop, lc, lbx, lby, lb, lid} = d.l_xmlattr;
        let allPoints = d.p.slice(0);
        loop && allPoints.push(allPoints[0]);
        let path = this.formatPath(allPoints, 0, allPoints.length - 1);
        lineArray.push({
            lid: lid,
            path: path,
        })
    })
    return lineArray;
}
getPathArray() {
    let pathArray = [];
    this.data.forEach(d => {
        let { loop, lc, lbx, lby, lb, lid} = d.l_xmlattr;
        let allPoints = d.p.slice(0);
        loop && allPoints.push(allPoints[0])
        let allStations = [];
        allPoints.forEach((item, index) => item.p_xmlattr.st && allStations.push({...item.p_xmlattr, index}))
        let arr = [];
        for(let i = 0; i < allStations.length - 1; i++) {
            let path = this.formatPath(allPoints, allStations[i].index, allStations[i + 1].index);
            arr.push({
                lid: lid,
                id: `${allStations[i].sid}_${allStations[i + 1].sid}`,
                path: path,
                color: lc.replace(/0x/, '#')
            })
        }
        pathArray.push({
            path: arr,
            lc: lc.replace(/0x/, '#'),
            lb,lbx,lby,lid
        })
    })
    return pathArray;
}
getPointArray() {
    let pointArray = [];
    let tempPointsArray = [];
    this.data.forEach(d => {
        let {lid,lc,lb} = d.l_xmlattr;
        let allPoints = d.p;
        let allStations = [];
        allPoints.forEach(item => {
            if(item.p_xmlattr.st && !item.p_xmlattr.ex) {
                allStations.push({...item.p_xmlattr, lid, pn: lb, lc: lc.replace(/0x/, '#')})
            } else if (item.p_xmlattr.ex) {
                if(tempPointsArray.indexOf(item.p_xmlattr.sid) == -1) {
                    allStations.push({...item.p_xmlattr, lid, pn: lb, lc: lc.replace(/0x/, '#')})
                    tempPointsArray.push(item.p_xmlattr.sid);
                }
            }
        });
        pointArray.push(allStations);
    })
    return pointArray;
}
getCurrentPathArray(name) {
    let d = this.data.filter(d => d.l_xmlattr.lid == name)[0];
    let { loop, lc, lbx, lby, lb, lid} = d.l_xmlattr;
    let allPoints = d.p.slice(0);
    loop && allPoints.push(allPoints[0])
    let allStations = [];
    allPoints.forEach((item, index) => item.p_xmlattr.st && allStations.push({...item.p_xmlattr, index}))
    let arr = [];
    for(let i = 0; i < allStations.length - 1; i++) {
        let path = this.formatPath(allPoints, allStations[i].index, allStations[i + 1].index);
        arr.push({
            lid: lid,
            id: `${allStations[i].sid}_${allStations[i + 1].sid}`,
            path: path,
            color: lc.replace(/0x/, '#')
        })
    }
    return {
        path: arr,
        lc: lc.replace(/0x/, '#'),
        lb,lbx,lby,lid
    }
}
getCurrentPointArray(name) {
    let d = this.data.filter(d => d.l_xmlattr.lid == name)[0];
    let {lid,lc,lb} = d.l_xmlattr;
    let allPoints = d.p;
    let allStations = [];
    allPoints.forEach(item => {
        if(item.p_xmlattr.st && !item.p_xmlattr.ex) {
            allStations.push({...item.p_xmlattr, lid, pn: lb, lc: lc.replace(/0x/, '#')})
        } else if (item.p_xmlattr.ex) {
            allStations.push({...item.p_xmlattr, lid, pn: lb, lc: lc.replace(/0x/, '#')})
        }
    });
    return allStations;
}
getLineNameArray() {
    let nameArray = this.data.map(d => {
        return {
            lb: d.l_xmlattr.lb,
            lid: d.l_xmlattr.lid,
            lc: d.l_xmlattr.lc.replace(/0x/, '#')
        }
    })
    return nameArray;
}
getBugLineArray(arr) {
    if(!arr || !arr.length) return [];
    this.bugLineArray = [];
    arr.forEach(item => {
        let { start, end, cause, duration, lid, lb } = item;
        let lines = [];
        let points = [];
        let tempObj = this.data.filter(d => d.l_xmlattr.lid == lid)[0];
        let loop = tempObj.l_xmlattr.loop;
        let lc = tempObj.l_xmlattr.lc;
        let allPoints = tempObj.p;
        let allStations = [];
        allPoints.forEach(item => {
            if(item.p_xmlattr.st) {
                allStations.push(item.p_xmlattr.sid)
            }
        });
        loop && allStations.push(allStations[0]);
        for(let i=allStations.indexOf(start); i<=allStations.lastIndexOf(end); i++) {
            points.push(allStations[i])
        }
        for(let i=allStations.indexOf(start); i<allStations.lastIndexOf(end); i++) {
            lines.push(`${allStations[i]}_${allStations[i+1]}`)
        }
        this.bugLineArray.push({cause,duration,lid,lb,lines,points,lc: lc.replace(/0x/, '#'),start: points[0],end:points[points.length - 1]});
    })
    return this.bugLineArray;

這種方法大家也不必看懂，知道傳入了什麼，輸入了什麼即可，這就是我們的方法類。

4.d3渲染畫布並添加方法

這裡是js的核心代碼，既然class文件都寫完了，這裏的操作就方便了很多，主要就是下面幾個人方法，

renderInventLine(); //渲染虛擬新路
renderAllStation(); //渲染所有的線路名稱（右上角）
renderBugLine(); //渲染問題路段
renderAllLine(); //渲染所有線路
renderAllPoint(); //渲染所有點
renderCurrentLine() //渲染當前選中的線路
renderCurrentPoint() //渲染當前選中的站點
zoomed() //縮放時執行的方法
getCenter() //獲取虛擬線中心點的坐標
scale() //點擊縮放按鈕時執行的方法

下面是對應的方法體

svg.call(zoom);
svg.call(zoom.transform, d3.zoomIdentity.translate((1 - baseScale) * transX, (1 - baseScale) * transY).scale(baseScale));

let pathArray = subway.getPathArray();
let pointArray = subway.getPointArray();

renderInventLine();
renderAllStation();
renderBugLine();

function renderInventLine() {
    let arr = subway.getInvent();
    whole.selectAll('path')
    .data(arr)
    .enter()
    .append('path')
    .attr('d', d => d.path)
    .attr('class', d => d.lid)
    .attr('stroke', 'none')
    .attr('fill', 'none')
}

function renderAllLine() {
    for (let i = 0; i < pathArray.length; i++) {
        path.append('g')
        .selectAll('path')
        .data(pathArray[i].path)
        .enter()
        .append('path')
        .attr('d', d => d.path)
        .attr('lid', d => d.lid)
        .attr('id', d => d.id)
        .attr('class', 'lines origin')
        .attr('stroke', d => d.color)
        .attr('stroke-width', 7)
        .attr('stroke-linecap', 'round')
        .attr('fill', 'none')
        path.append('text')
        .attr('x', pathArray[i].lbx)
        .attr('y', pathArray[i].lby)
        .attr('dy', '1em')
        .attr('dx', '-0.3em')
        .attr('fill', pathArray[i].lc)
        .attr('lid', pathArray[i].lid)
        .attr('class', 'line-text origin')
        .attr('font-size', 14)
        .attr('font-weight', 'bold')
        .text(pathArray[i].lb)
    }
}

function renderAllPoint() {
    for (let i = 0; i < pointArray.length; i++) {
        for (let j = 0; j < pointArray[i].length; j++) {
            let item = pointArray[i][j];
            let box = point.append('g');
            if (item.ex) {
                box.append('image')
                .attr('href', './trans.png')
                .attr('class', 'points origin')
                .attr('id', item.sid)
                .attr('x', item.x - 8)
                .attr('y', item.y - 8)
                .attr('width', 16)
                .attr('height', 16)
            } else {
                box.append('circle')
                .attr('cx', item.x)
                .attr('cy', item.y)
                .attr('r', 5)
                .attr('class', 'points origin')
                .attr('id', item.sid)
                .attr('stroke', item.lc)
                .attr('stroke-width', 1.5)
                .attr('fill', '#ffffff')
            }
            box.append('text')
            .attr('x', item.x + item.rx)
            .attr('y', item.y + item.ry)
            .attr('dx', '0.3em')
            .attr('dy', '1.1em')
            .attr('font-size', 11)
            .attr('class', 'point-text origin')
            .attr('lid', item.lid)
            .attr('id', item.sid)
            .text(item.lb)
        }
    }
}

function renderCurrentLine(name) {
    let arr = subway.getCurrentPathArray(name);
    path.append('g')
    .attr('class', 'temp')
    .selectAll('path')
    .data(arr.path)
    .enter()
    .append('path')
    .attr('d', d => d.path)
    .attr('lid', d => d.lid)
    .attr('id', d => d.id)
    .attr('stroke', d => d.color)
    .attr('stroke-width', 7)
    .attr('stroke-linecap', 'round')
    .attr('fill', 'none')
    path.append('text')
    .attr('class', 'temp')
    .attr('x', arr.lbx)
    .attr('y', arr.lby)
    .attr('dy', '1em')
    .attr('dx', '-0.3em')
    .attr('fill', arr.lc)
    .attr('lid', arr.lid)
    .attr('font-size', 14)
    .attr('font-weight', 'bold')
    .text(arr.lb)
}

function renderCurrentPoint(name) {
    let arr = subway.getCurrentPointArray(name);
    for (let i = 0; i < arr.length; i++) {
        let item = arr[i];
        let box = point.append('g').attr('class', 'temp');
        if (item.ex) {
            box.append('image')
            .attr('href', './trans.png')
            .attr('x', item.x - 8)
            .attr('y', item.y - 8)
            .attr('width', 16)
            .attr('height', 16)
            .attr('id', item.sid)
        } else {
            box.append('circle')
            .attr('cx', item.x)
            .attr('cy', item.y)
            .attr('r', 5)
            .attr('id', item.sid)
            .attr('stroke', item.lc)
            .attr('stroke-width', 1.5)
            .attr('fill', '#ffffff')
        }
        box.append('text')
        .attr('class', 'temp')
        .attr('x', item.x + item.rx)
        .attr('y', item.y + item.ry)
        .attr('dx', '0.3em')
        .attr('dy', '1.1em')
        .attr('font-size', 11)
        .attr('lid', item.lid)
        .attr('id', item.sid)
        .text(item.lb)
    }
}

function renderBugLine(modal) {
    let bugLineArray = subway.getBugLineArray(modal);
    d3.selectAll('.origin').remove();
    renderAllLine();
    renderAllPoint();
    bugLineArray.forEach(d => {
        console.log(d)
        d.lines.forEach(dd => {
            d3.selectAll(`path#${dd}`).attr('stroke', '#eee');
        })
        d.points.forEach(dd => {
            d3.selectAll(`circle#${dd}`).attr('stroke', '#ddd')
            d3.selectAll(`text#${dd}`).attr('fill', '#aaa')
        })
    })
    d3.selectAll('.points').on('click', function () {
        let id = d3.select(this).attr('id');
        let bool = judgeBugPoint(bugLineArray, id);
        if (bool) {
            let x, y;
            if (d3.select(this).attr('href')) {
                x = parseFloat(d3.select(this).attr('x')) + 8;
                y = parseFloat(d3.select(this).attr('y')) + 8;
            } else {
                x = d3.select(this).attr('cx');
                y = d3.select(this).attr('cy');
            }
            let toolX = (x * currentScale + transX - ((1 - currentScale) * transX - currentX)) * deviceScale;
            let toolY = (y * currentScale + transY - ((1 - currentScale) * transY - currentY)) * deviceScale;
            let toolH = document.getElementById('tooltip').offsetHeight;
            let toolW = 110;
            if (toolY < 935 / 2) {
                tooltip.style('left', `${toolX - toolW}px`).style('top', `${toolY + 5}px`);
            } else {
                tooltip.style('left', `${toolX - toolW}px`).style('top', `${toolY - toolH - 5}px`);
            }
        }
    });
}

function judgeBugPoint(arr, id) {
    if (!arr || !arr.length || !id) return false;
    let bugLine = arr.filter(d => {
        return d.points.indexOf(id) > -1
    });
    if (bugLine.length) {
        removeTooltip()
        tooltip.select('#tool-head').html(`<span>${id}</span><div class="deletes" onclick="removeTooltip()">×</div>`);
        bugLine.forEach(d => {
            let item = tooltip.select('#tool-body').append('div').attr('class', 'tool-item');
            item.html(`
                <div class="tool-content">
                    <div style="color: #ffffff;border-bottom: 2px solid ${d.lc};">
                        <span style="background: ${d.lc};padding: 4px 6px;">${d.lb}</span>
                    </div>
                    <div>
                        <div class="content-left">封路時間</div><div class="content-right">${d.duration}</div>
                    </div>
                    <div>
                        <div class="content-left">封路原因</div><div class="content-right">${d.cause}</div>
                    </div>
                    <div>
                        <div class="content-left">封路路段</div><div class="content-right">${d.start}-${d.end}</div>
                    </div>
                </div>
            `)
        })
        d3.select('#tooltip').style('display', 'block');
        return true;
    } else {
        return false;
    }
}

function removeTooltip() {
    d3.selectAll('.tool-item').remove();
    d3.select('#tooltip').style('display', 'none');
}

function zoomed() {
    removeTooltip();
    let {x, y, k} = d3.event.transform;
    currentScale = k;
    currentX = x;
    currentY = y;
    group.transition().duration(50).ease(d3.easeLinear).attr("transform", () => `translate(${x + transX * k}, ${y + transY * k}) scale(${k})`)
}

function getCenter(str) {
    if (!str) return null;
    let x, y;
    let tempArr = [];
    let tempX = [];
    let tempY = [];
    str.split(' ').forEach(d => {
        if (!isNaN(d)) {
            tempArr.push(d)
        }
    })

    tempArr.forEach((d, i) => {
        if (i % 2 == 0) {
            tempX.push(parseFloat(d))
        } else {
            tempY.push(parseFloat(d))
        }
    })
    x = (d3.min(tempX) + d3.max(tempX)) / 2;
    y = (d3.min(tempY) + d3.max(tempY)) / 2;
    return [x, y]
}

function renderAllStation() {
    let nameArray = subway.getLineNameArray();
    let len = Math.ceil(nameArray.length / 5);
    let box = d3.select('#menu').append('div')
    .attr('class', 'name-box')
    for (let i = 0; i < len; i++) {
        let subwayCol = box.append('div')
        .attr('class', 'subway-col')
        let item = subwayCol.selectAll('div')
        .data(nameArray.slice(i * 5, (i + 1) * 5))
        .enter()
        .append('div')
        .attr('id', d => d.lid)
        .attr('class', 'name-item')
        item.each(function (d) {
            d3.select(this).append('span').attr('class', 'p_mark').style('background', d.lc);
            d3.select(this).append('span').attr('class', 'p_name').text(d.lb);
            d3.select(this).on('click', d => {
                selected = true;
                d3.selectAll('.origin').style('opacity', 0.1);
                d3.selectAll('.temp').remove();
                renderCurrentLine(d.lid);
                renderCurrentPoint(d.lid);
                let arr = getCenter(d3.select(`path.${d.lid}`).attr('d'));
                svg.call(zoom.transform, d3.zoomIdentity.translate((width / 2 - transX) - arr[0] - (arr[0] + transX) * (currentScale - 1), (height / 2 - transY) - arr[1] - (arr[1] + transY) * (currentScale - 1)).scale(currentScale));
            })
        })
    }
}

function scale(type) {
    if (type && currentScale + scaleStep <= scaleExtent[1]) {
        svg.call(zoom.transform, d3.zoomIdentity.translate((1 - currentScale - scaleStep) * transX - ((1 - currentScale) * transX - currentX) * (currentScale + scaleStep) / currentScale, (1 - currentScale - scaleStep) * transY - ((1 - currentScale) * transY - currentY) * (currentScale + scaleStep) / currentScale).scale(currentScale + scaleStep));
    } else if (!type && currentScale - scaleStep >= scaleExtent[0]) {
        svg.call(zoom.transform, d3.zoomIdentity.translate((1 - (currentScale - scaleStep)) * transX - ((1 - currentScale) * transX - currentX) * (currentScale - scaleStep) / currentScale, (1 - (currentScale - scaleStep)) * transY - ((1 - currentScale) * transY - currentY) * (currentScale - scaleStep) / currentScale).scale(currentScale - scaleStep));
    }
}

上面是大部分代碼，想看全部的可以查看demo。

原文鏈接

大家轉載請註明一下原文 謝謝大家

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※公開收購3c價格,不怕被賤賣!

※想知道網站建置、網站改版該如何進行嗎?將由專業工程師為您規劃客製化網頁設計及後台網頁設計

※不管是台北網頁設計公司、台中網頁設計公司，全省皆有專員為您服務

※Google地圖已可更新顯示潭子電動車充電站設置地點!!

※帶您來看台北網站建置，台北網頁設計，各種案例分享

說明

在開發功能“軌跡播放”時，遇到了一個情況。
原先同事已經開發了一版，這次有個新功能：點擊線上任意一點后可以從點擊處重新播放。
看了一下原來的版本，發現同時使用了setTimeout和setInterval，兩者配合實現點線播放。
簡單結構如下

        function test() {
            setInterval(function () {
                console.log("interval");
                                //省略插值方法得到arr
                                （...）
                play(arr);
            }, 2000);
        }
        function play(arr) {
            setTimeout(function () {
                play(arr);
                console.log("setTimeout");
            }, 40);
        }

我覺得這個結構欠妥，兩個定時器配合必定會出現失誤！因此重構了一版，將兩個定時器改為一個，用setInterval解決。
但是此時我並不知道欠妥欠在什麼地方，缺乏理論支持，現在閑下來仔細研究了一下

找問題

在仔細研究了舊版本后，我先把舊版本結構扒了出來，排除其他因素，自己模擬了一個簡單版（就是上面的代碼）
setTimeout：在執行時,是在載入后延遲指定時間后,去執行一次表達式,僅執行一次
setInterval：在執行時,它從載入后,每隔指定的時間就執行一次表達式

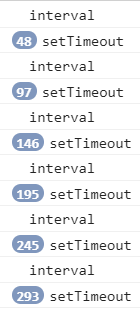

• 實驗一：在使用setInterval和setTimeout方法上，並沒有什麼問題，決定跑一下，結果如下

從結果得出兩點結論

1. setTimeout與setInterval並不是50倍速度配合運行着
2. 兩次interval間，timeout運行的次數越來越多，表明setInterval運行間隔越來越長，延遲越來越大

• 實驗二：加一點人工干預再執行

        function test() {
            setInterval(function () {
                console.log("interval");
                play();
            }, 2000);
        }
        function play() {
                    //延遲執行
            for (var i = 0; i < 100000000; i++) {

             }
            setTimeout(function () {
                play();
                console.log("setTimeout");
            }, 40);
        }

從結果得出兩點結論

1. setInterval可能會隨函數處理時間，減少間隔
2. 推測，因為Javascript是單線程的，setInterval和setTimeout是放隊列里執行的，很容易受到回調事件影響

• 實驗三：拖動縮放瀏覽器

從結果得出結論

1. 當瀏覽器標籤切換到其他頁面，或者瀏覽器最小化，會影響計時器，兩者會出現間隔減小

涉及知識點

綜上實驗結果，網上搜集了一些資料能說明問題：

1. JavaScript是單線程，但是瀏覽器是多線程，Javascript是瀏覽器多線程中的一個線程。（圖參考自：）

1. Javascript會把執行的回調函數、瀏覽器的觸發事件、UI渲染事件，先放到隊列中，隊列根據先進先出的規則，依次執行他們，當執行到隊列中的setInterval時很難保證其與setTimeout同步關係還保持。
2. setInterval無視代碼錯誤：代碼報錯，但是setInterval依舊會按時執行，不會中斷。
3. setInterval無視網絡延遲：如果調用ajax或其他服務，他不會管是否返回回調，會繼續按時執行。
4. setInterval不保證執行：因為setInterval會定時執行，如果函數邏輯很長，間隔時間內執行不完，後續方法會被拋棄。
5. 會受瀏覽器狀態影響，tab切換、最小化等

解決方案

在做軌跡播放時，setInterval的延遲還在可接受範圍之內，但是網上給出的最佳解決方案是用setTimeout做。
setTimeout只會執行一次，在執行完成后，重新啟動新的Timeout，時間runtime計算設置為差時，減少出現間隔越來越大的情況

        function test() {
                    //runTime，計算差時
                        runTime = 1000 - 執行耗時;
            setTimeout(callback, runTime);
        }
        setTimeout(test, 1000);

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理【其他文章推薦】

※高價收購3C產品,價格不怕你比較

※如何讓商品強力曝光呢? 網頁設計公司幫您建置最吸引人的網站，提高曝光率!!

※網頁設計一頭霧水??該從何著手呢? 找到專業技術的網頁設計公司，幫您輕鬆架站!

※3c收購,鏡頭 收購有可能以全新價回收嗎?

※想知道最厲害的台北網頁設計公司推薦、台中網頁設計公司推薦專業設計師”嚨底家”!!
